| 一、概述 |
| LF系列硫封器是我公司和相關煉油行業研究所及設計院針對國內產口的缺點，吸收國外同類產品的優點所轉化的一種新型硫封，可廣泛用于煉油、化工、天然氣、鋼鐵、化肥等行業的硫磺回收裝置。 |
| 二、產品特點 |
1、液硫入口為帶“V型”過濾網的“十”型夾套結構，既可對液硫進行過濾防止因系統設備內的大顆粒固體(如脫落在襯里或腐蝕物)堵塞設備或管道；又可避免在液硫入口堵塞時的在線疏通。
2、液硫入口內硫管部分為可拆卸式，實現開工時裝填固硫快速建立硫封，避免開工未建立硫封造成有一絲一毫毒氣的泄露；同時可在停工時對內硫管腐蝕的檢修或者堵塞時的清理。
3、硫封筒底部采用可拆卸盲法蘭結構，實現停工時底部覺積物的清理。
4、可視緩沖器可實現液硫流動狀態的在線監測，使操作者隨時監測液硫入口及出口系統是否流動暢通。檢查口可實現硫封筒出口的在線疏通。
5、該硫封器采用全夾套式蒸汽保溫，高點注氣、低點排水，實現無“死角”保溫。
6、液硫入口及硫封筒出口管采用3°坡度，便于液硫流動。 |

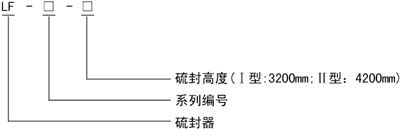

| 三、型號標注 |
|
|
| 四、操作條件 |
五、說明 |
硫封筒及緩沖器；液硫
溫度：350℃(max)
夾套：蒸汽
溫度：≤200℃(max)
壓力：1.0MPa(max) |
1、根據用戶的要求調整液硫管道的規格、開口方位等。
2、根據用戶要求調整液硫管道入口的坡度。
3、法蘭的連接尺寸采用HG20615標準：亦可按用戶要求采用其它法蘭標準。 |
|

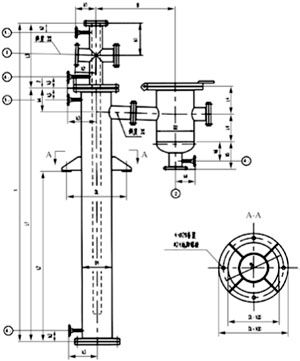

| 六、外型尺寸(見結構簡圖) |
|
|
|
|
