預過濾器

加入時間:2014-2-19 15:34:55  點擊:

一、概述
  VKPF系列過濾器主要作為聚結分離器、精過濾器、流量計、控制閥等的保護性前置過濾器。VKPF系列過濾器適用于流體中顆粒污染較嚴重的場合,安裝在聚結分離器之前,能有效地延長聚結濾芯的使用壽命;安裝在流量計、控制閥前時,可有效地攔截尺寸較大的機械雜質,防止其發生機械磨損及機械卡死。VKPF系列過濾器可用于航煤、柴油、汽油、透平油、液壓油、潤滑油、以及溶劑油的過濾也可以用于天然氣、煉廠氣、氮氣、空氣等氣體的過濾,并可用于工業循環水、冷卻水的過濾,能有效的去除流體中的懸浮物,鐵繡等顆粒雜質。VKPF系列過濾器用途十分廣泛,在氣體與液體介質中均可使用,是顆粒污染物的絕對克星,流體凈化的有效武器。

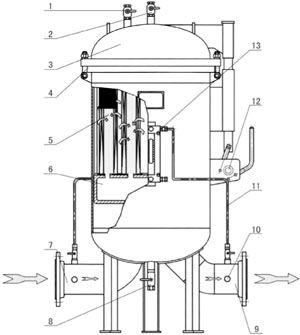

二、工作原理及各部分名稱
  預過濾的介質由過濾器入口進入殼體腔內,從濾芯的外部流向濾芯的內部,固體雜質被濾芯擋在濾芯的外面,較大的顆粒沉積到殼體的底部,較小的顆粒被濾芯捕獲,濾后的介質在濾芯托盤內匯集后從過濾器出口流出。隨著固體顆粒在濾芯外表面及濾層內部沉積數量的增加,濾芯外部與內部的壓差會(huì )逐漸增高,這將由壓差計顯示出來,當壓差達到0.1MPa時,說明濾芯已被堵塞,應該更換或清洗。過濾器進出口均設有取樣閥,可隨時進行取樣對流體進行污染分析。
1、安全閥接口
2、排空閥
3、過濾器上蓋
4、O型密封圈
5、濾芯
6、濾芯托盤
7、過濾器進口
8、排污閥
9、過濾器出口
10、取樣口
11、引壓管
12、手動杠桿開蓋裝置
13、壓差計

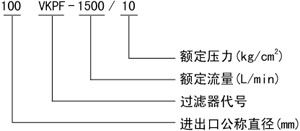

三、主要技術參數 四、型號說明
  初始壓差:0.02MPa
  ******允許工作壓差:0.1MPa
  最高工作溫度:80℃
  過濾精度:1、3、5、10、15、25、40、80、100μm...可選
  濾芯結構強度:>0.5MPa

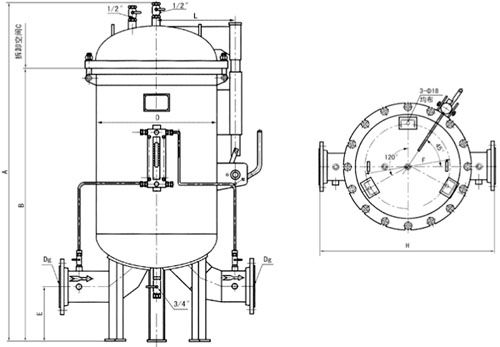

五、設計選型及安裝尺寸

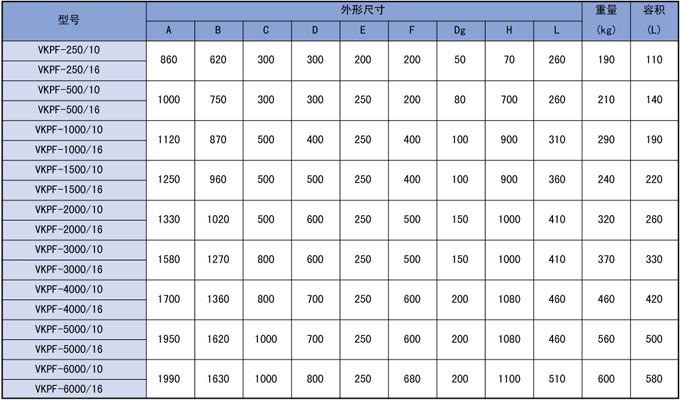

六、外形尺寸表
  ★注:我公司可根據用戶要求進行特珠設計制造
