ZJD系列自潔式過濾器電控裝置

加入時間:2014-2-27 9:29:57  點擊:

1、ZJD系列自潔式過濾器電氣控制由四部分組成;
  1.差壓取樣部分由D520/7DD型切換壓差可調的差壓控制器實現。差壓設定范圍為0.02-0.16MPa;
  2.自動反洗部分由NRV型減速機組成。本減速機采用優質鋁合金壓鑄箱體,重量輕、散熱性能優良、承載能力大;
  3.排污部分由電動球閥組成,整機系統由一臺自動控制箱控制,以達到手動、自動清洗、排污的目的;
  4.控制箱部分引入電源為三相四線制(380V 50HZ),驅動電機功率0.15-3kW,控制箱箱體采用防水全透屏、智能型結構,進出控制箱的接頭均為防水接頭。接線如電氣原理圖一(適用于刷式、吸吮掃描式、導流式)電氣原理圖二(適用于反沖洗式)。

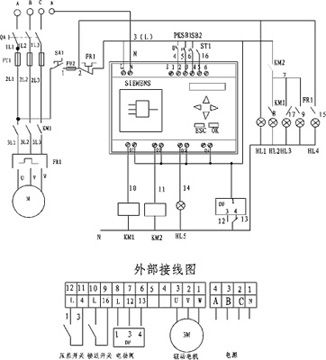

電氣原理圖一

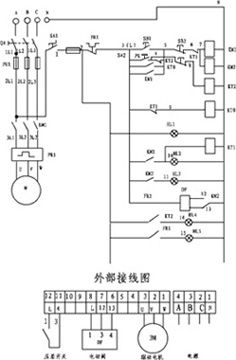

電氣原理圖二

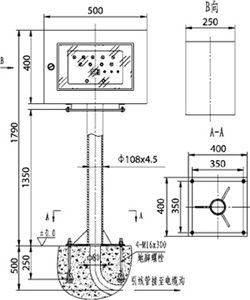

ZJD系列自潔式過濾器控制箱外形及安裝圖
2、幾點說明
  1.電控裝置調試步驟詳見產品使用說明書;
  2.差壓控制器設定值的調整按產品使用說明書設定調節;
  3.清洗時間為1-24小時可調,使用中可根據實際工作情況設定清洗時間;
  4.排污閥門限位開關出廠已調好,一般無須調整,如果使用中不到位置,可按說明書另行調整。
3、控制箱外形尺寸
