| 一、功能與用途 |
| ZJDPⅣ型導流式自潔式過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，用以濾去水中的各種雜質，確保系統設備的安全可靠運行。 |
|
|
|

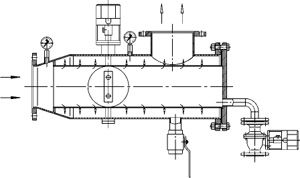

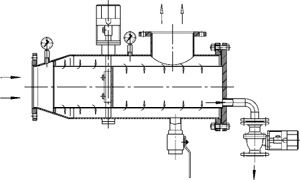

工作原理圖
|
| 二、設備結構與工作原理 |
| 本過濾器主要由優質碳鋼或不銹鋼筒體、濾網、水流導向閥、差壓控制器、電動控制箱及排污裝置等所組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經濾網過濾后流入出口。本機采用壓差控制、定時控制自動清洗濾網。當過濾器進出口壓差達設定值或定時器達到預置時間時，電動控制箱發出信號，排污閥打開（水流導向閥處于開啟狀態），水流沖洗粘在濾網壁上的雜質，雜質由排污口排出。稍后水流導向閥開始關閉（排污閥處于開啟狀態），水流在導向閥關閉過程中流速不斷加大，粘附在濾網內壁上的雜質被進一步?jīng)_洗排出，當水流導向閥處于全關狀態下，水流被迫從過濾器進口段網孔進入濾網外側，大部分凈液從出口流出，一部分凈液又從濾網外側進入濾網內部（因為系統處于泄壓狀態，濾網內部壓力小于外側壓力），從而對濾網進行反沖洗，特殊設計的濾網使得在濾網內部產生了噴射效果，任何雜質都被從光滑的內壁上沖走。當過濾器進出口壓差恢復正?；蚨〞r(shí)器設定時間結束后，電動排污閥關閉，水流導向閥開啟。整個過程中，物料不斷流，實現了連續化、自動化生產。 |
| 三、主要技術參數 |
| 1、公稱通徑：DN50-600 |
4、過濾精度≥50μm |
| 2、工作壓力：≤1.6MPa |
5、電機參數：380V 50HZ |
| 3、工作溫度：＜100℃ |
6、清洗耗水量：主管道流量的1-2% |
|
|
|
|
ZJDP Ⅳ1型過濾器
|
| 四、結構形式及外形尺寸 |

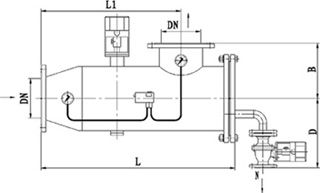

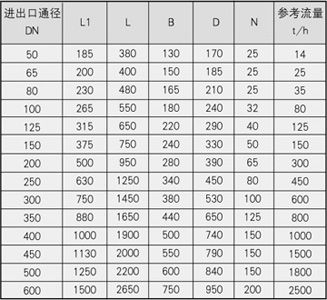

| ZJDP Ⅳ2型過濾器外形尺寸 |

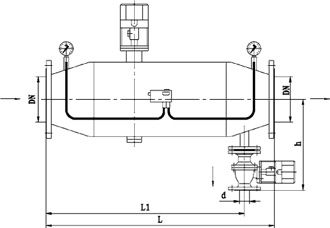

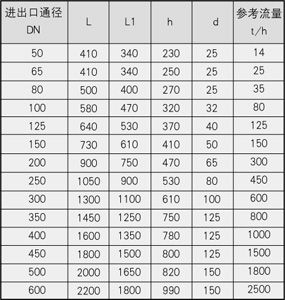

ZJDP Ⅳ1型過濾器外形尺寸 |
 |
 |
| |
注：筒體直徑≥500mm時, 過濾器封頭采用橢圓形封頭形式。 |
|
|
|
|
ZJDPⅣ2型過濾器
|
