| 一、產品簡介 |
防泄漏型煤氣排水器主要由煤氣排水器本體和煤氣排水器防止泄漏煤氣裝置組成。其主要用于架空煤氣管道冷凝水的排除。當煤氣管網壓力波動或其它原因引起的排水器有效水位異常降低，造成煤氣泄漏時，通過煤氣排水器防止泄漏煤氣裝置，可有效地遏止煤氣的外泄，防止煤氣著火、爆炸、中毒等惡性事故的發生。
本產品設計獨特，結構緊湊，安裝維護方便，使用壽命長，同時便于觀察排水器密封水位，因而提高了工作效率，減輕了勞動強度，尤其在異常時能有效地遏止泄漏煤氣造成的災害。 |
| 二、功能描述 |
| 防泄漏型煤氣排水器主要功能：一是利用水封高度封住煤氣，排出冷凝水；二是可反映排水器內密封水位的高低；三是一旦排水器內水封被擊穿，通過煤氣排水器防止泄漏煤氣裝置，即可封住煤氣，防止煤氣大量外泄。 |

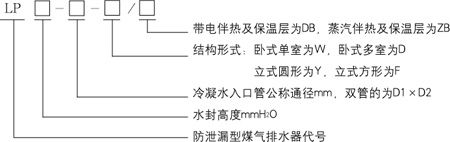

| 三、型號標注 |
|
|
| 四、主要技術參數 |
1、水封高度≤2000mmH2O臥式排水器外形尺寸見圖一、表一
2、水封高度≤2000mmH2O立式圓形排水器外形尺寸見圖二、表二
3、水封高度＞2000mmH2O方形排水器外形尺寸見圖三、表三
4、水封高度＞2000mmH2O立式圓形排水器外形尺寸見圖四、表四
5、水封高度＞7000mmH2O高壓多室排水器外形尺寸見圖五、圖六、表五 |
| |
|
|
|

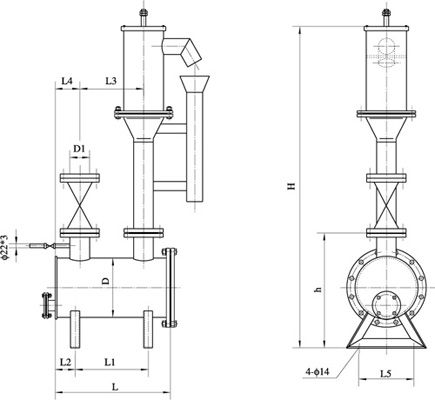

圖一、水封高度≤2000mmH2O防泄漏型臥式煤氣排水器外形圖
|

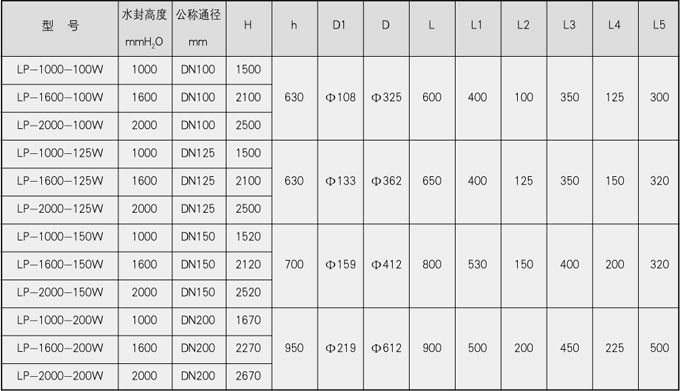

| 表一、水封高度≤2000mmH2O防泄漏型臥式煤氣排水器外形尺寸 |
|
|
| |
|
|
|
圖二、水封高度≤2000mmH2O防泄漏型立式煤氣排水器外形圖
|

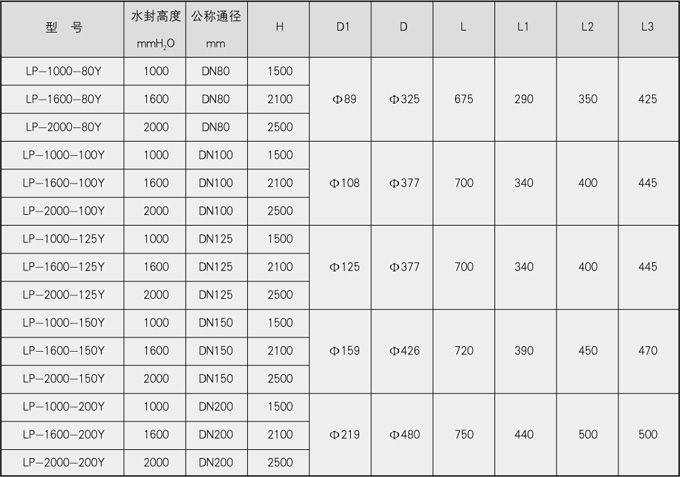

| 表二、水封高度≤2000mmH2O防泄漏型立式煤氣排水器外形尺寸 |
|
|
| |
|
|
|

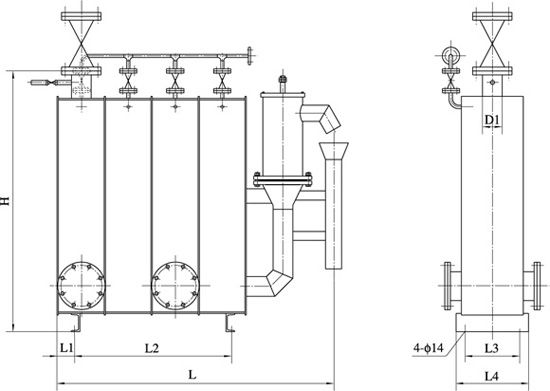

圖三、水封高度＞2000mmH2O防泄漏型方形煤氣排水器外形圖
|

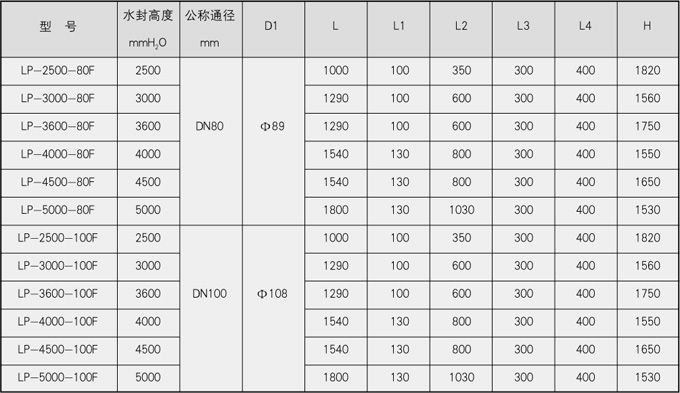

| 表三、水封高度＞2000mmH2O防泄漏型方形煤氣排水器外形尺寸 |
|
|
|
|
| 注：煤氣水封高度超出表列數值或冷凝水進口管為雙管或三管時本公司可另行設計、制造。 |
| |
|
|
|

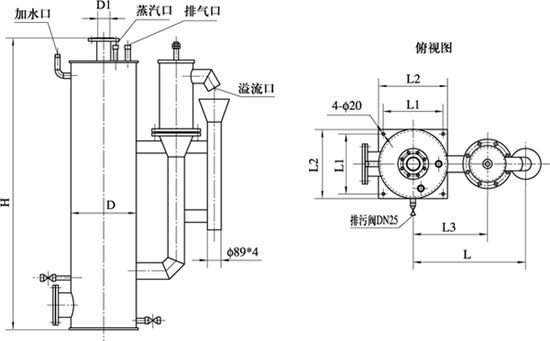

圖四、水封高度＞2000mmH2O防泄漏型圓形煤氣排水器外形圖
|

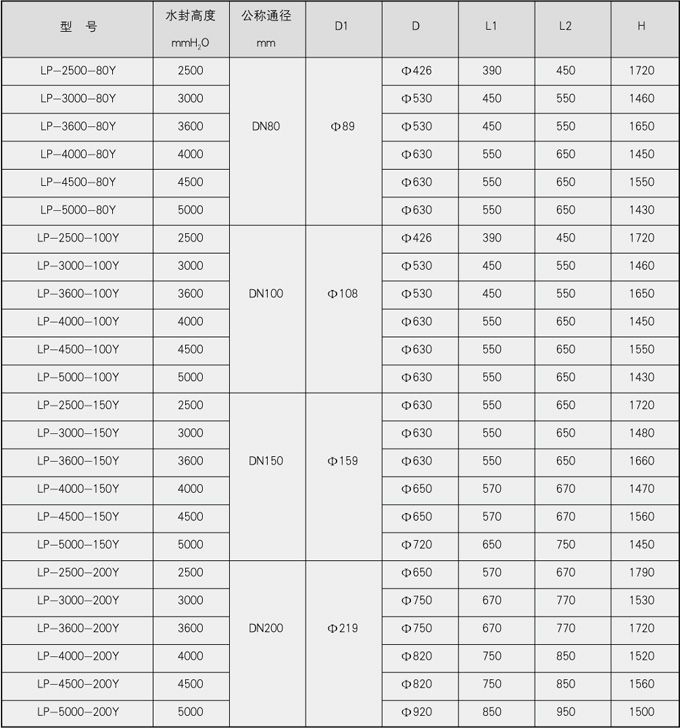

| 表四、水封高度＞2000mmH2O防泄漏型圓形煤氣排水器外形尺寸 |
|
|
| 注：煤氣水封高度超出表列數值或冷凝水進口管為雙管或三管時本公司可另行設計、制造。 |
| |
|
|
|

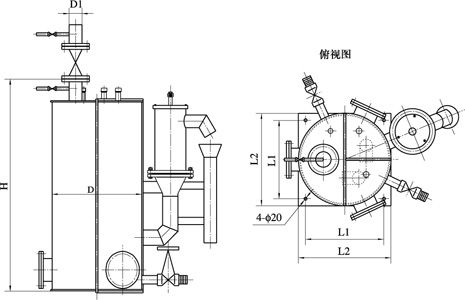

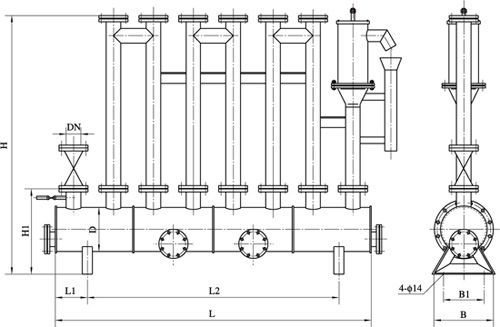

圖五、水封高度＞7000mmH2O防泄漏型臥式圓形煤氣排水器外形圖
|
|
|
|

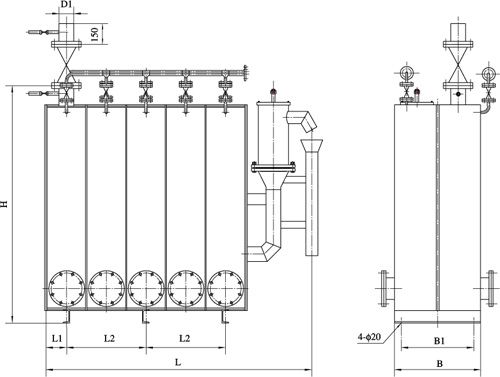

圖六、水封高度＞7000mmH2O防泄漏型方形煤氣排水器外形圖
|

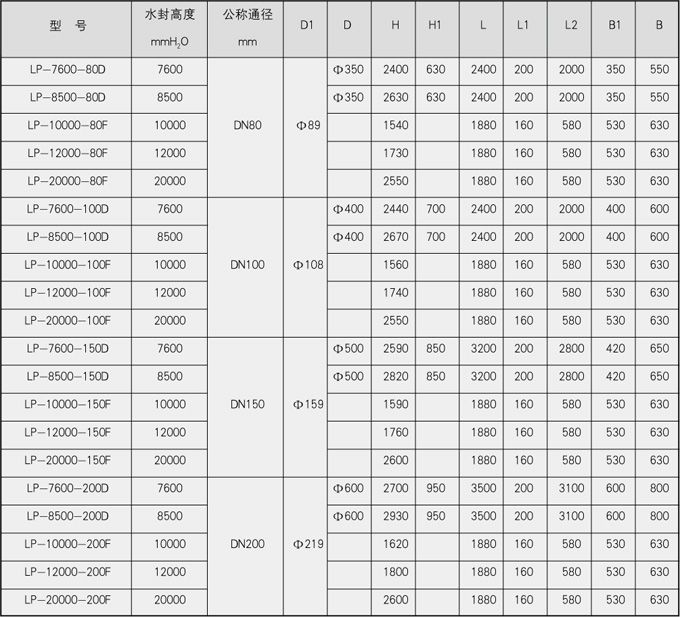

| 表五、水封高度＞7000mmH2O高壓防泄漏型煤氣排水器外形尺寸 |
|
|
| 注：煤氣水封高度超出表列數值或冷凝水進口管為雙管本公司可另行設計、制造。 |
| 五、訂貨須知 |
用戶訂貨時請提供如下設計參數：
1、煤氣的最高和最低工作壓力或要求的水封高度；
2、冷凝水入口管徑及數量（如單管、雙管等）；
3、伴熱的形式；
4、是否帶保溫層。
5、排水器接口法蘭采用JB/T81-94 PN1.0MPa；
6、特殊要求。 |
