產品概述 |
QSH型汽水混合器是我公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱,具有低噪聲、無振動、熱交換效率高、節省能源等特點,被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。長期運行實踐證明,該產品使用效果良好,尤其經過我公司為用戶配套供應的大小頭、各種閥門、儀表、水泵、溫控器等后,給用戶帶來極大的方便,同時保障了系統的正常運行。 |
|
結構及原理 |
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾狀的噴管時,蒸汽從噴管外側通過管壁上許多斜向小噴頭噴入水中,兩者在高速流動中瞬間良好混合,以達到加熱的目的。調節蒸汽側閥門(手動調節閥或電動調節閥),就可得到所需溫度的熱水 |
|
工作特征 |
|
對于不同型號規格的混合器,為了加熱不同溫度的熱水,在額定流量D1(th)下,所需蒸汽量D0(th)可由下式計算: |
|
|
|
式中: C1—水在t1溫度下的比熱(KJ/Kg·℃)
C2—水在t2溫度下的比熱(KJ/Kg·℃)
t1—進入加熱器的水溫(℃)
t2—加熱后的水溫(℃)
i0″—進入加熱器在壓力Pc下飽和蒸汽熱焓(KJ/Kg) |
|
表-Ⅰ及表Ⅱ分別列出開式系統和循環系統在額定進水流量及蒸汽為0.4MPa下,不同加熱溫度與蒸汽消耗量的關系,供用戶選擇加熱器和復核汽源時參考。(說明:蒸汽壓力0.4MPa不一定是加熱器運行的工況條件)。 |
|
開式系統蒸汽消耗量表 (飽和蒸汽壓力為0.4MPa)
|
|
QS
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
額定進水流量D1
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
加
工
溫
度
差
℃
|
20
|
0.039
|
0.081
|
0.146
|
0.228
|
0.325
|
0.520
|
0.813
|
1.138
|
1.951
|
3.145
|
5.366
|
40
|
0.081
|
0.188
|
0.303
|
0.471
|
0.672
|
1.076
|
1.681
|
2.353
|
4.034
|
7.057
|
11.092
|
60
|
0.125
|
0.261
|
0.459
|
0.730
|
1.043
|
1.669
|
2.609
|
3.652
|
6.261
|
10.952
|
17.217
|
80
|
0.173
|
0.360
|
0.649
|
1.009
|
1.441
|
2.306
|
3.603
|
5.045
|
8.649
|
15.135
|
23.784
|
|
|
|
|
循環系統蒸汽消耗量表(飽和蒸汽壓力為0.4MPa)
|
|
QS
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
額定進水流量D1
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
加熱
溫度
差℃
|
70-95
|
0.054
|
0.112
|
0.201
|
0.312
|
0.446
|
0.714
|
1.116
|
1.562
|
2.678
|
4.687
|
7.366
|
70-110
|
0.088
|
0.183
|
0.330
|
0.514
|
0.734
|
1.174
|
1.830
|
2.569
|
4.404
|
7.706
|
12.110
|
70-130
|
0.137
|
0.286
|
0.454
|
0.800
|
1.143
|
1.829
|
2.857
|
4.000
|
6.857
|
12.000
|
18.857
|
|
|

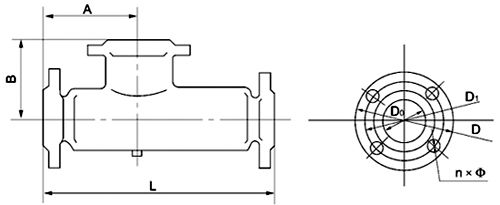

外形尺寸 |
|
型 號
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
QS
|
-4
|
-6
|
-8
|
-10
|
-12
|
-16
|
-20
|
-24
|
-32
|
-40
|
-48
|
-64
|
安
裝
尺
寸
|
A
|
105
|
130
|
220
|
450
|
B
|
105
|
130
|
170
|
300
|
L
|
240
|
360
|
660
|
1200
|
汽
側
連
接
法
蘭
|
Dg
|
32
|
50
|
100
|
200
|
D1
|
110
|
145
|
210
|
355
|
D
|
145
|
180
|
245
|
405
|
n×ф
|
4×18
|
4×18
|
8×18
|
12×22
|
水
側
連
接
法
蘭
|
Dg
|
40
|
65
|
125
|
250
|
D1
|
110
|
145
|
210
|
355
|
D
|
145
|
180
|
245
|
405
|
n×ф
|
4×18
|
4×18
|
8×18
|
12×22
|
|
|
|
|
|
|
使用示例

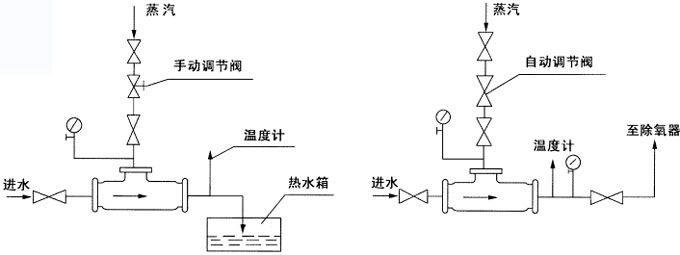

本混合器既可用于生活用熱水(圖二),預熱除氧器的進水(圖三),更可用于熱水采暖系統。出水溫度可采用自動控制,也可用手動控制,只需調節蒸汽側閥門開啟即可。
在高溫熱水采暖系統中,混合器應裝在水泵出水側,在低溫熱水(出水溫度≤95℃)采暖系統中,混合器也可裝在水泵進水側。當動力源為蒸汽噴射泵時,本混合器只能安裝在噴射泵的出水側 |
|
 |
|
|
|
安裝說明 |
|
(一)本設備的使用條件:
1、安裝運行條件:進入混合器的蒸汽壓力:P0
QS-4~QSH-24 P0≤1.6MPa
QS-32~QSH-48 P0≤1.0MPa |
2、良好運行條件
QS-8XD~QS-24 P1+0.05≤P0≤0.6MPa
QS-32XD~QS-48 P1+0.05≤P0≤0.35MPa
示中:P0——蒸汽工作壓力(MPa)
P1——進水壓力(MPa) |
|
對于QS-32~QS-48產品在循環系統中,如果進水壓力較高(不能滿足P1+0.05≤P0條件時),混合器應裝設在水泵的吸水側,采用熱水循環泵,使之良好運行。
3、QS-32~QS-48,一般應在地面上設支架或支墩,其負載按500kg考慮,QSH-4~QS-24,一般裝在插墻支架或其它金屬支架上。
4、混合器系統中所用的閥門、安裝的位置可參照圖四及圖五。
5、啟停:
a.在開式系統中,先開水側閥門,后開蒸汽閥門;停止運動時,先關蒸汽側閥門再關水側閥門。
b.在循環系統中,一般水的管路閥門是常開的,開啟,停水泵。因此投入使用時,先啟動水泵,后開蒸汽閥門;停止時,先關蒸汽閥門,后停水泵。
6、對于經常停電的熱水采暖系統,應在蒸汽管路上設置高溫電磁閥,當有電時,電磁閥處于常開位置;當停電時,電磁閥處于關閉位置,自動截斷汽源,保障系統安人一。
7、為了防止進入蒸汽管,蒸汽管靠近混合器處應裝設止回閥。
8、水的壓力損失:本混合器設在循環水泵出口側,未加入蒸汽時,其壓力損失為50KPa;當裝在水泵入口側,未加入蒸汽時,其壓力損失0.15MPa左右。在加入溫差△t≥20℃的蒸汽后,其壓力損失為零。
9、采用過熱蒸作熱源時,為降低噪聲,可采取逐級加熱(分段加熱)的方式或蒸汽減溫等辦法。
10、開始投入運行中,有輕微的水擊現象,但很快即可自行消失。
11、在開式系統中,進水壓力P1應≥1.0kg/cm2表壓。當熱源采用過熱蒸汽時,應分段加熱。
(二)應用范圍:
1、用于熱水采暖系統中,作加熱設備,代替原面式(間接)換熱器。
2、用于浴室加熱熱水,送入水箱,代替熱水箱中原高噪聲、強振動的蒸汽直接加熱方式(花管)。
3、用于除氧器預熱軟水(熱力除氧)

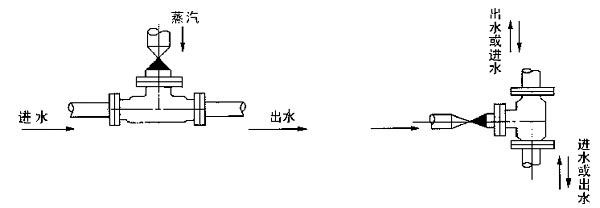

(三)安裝方式:
本設備采用水平或垂直安裝均可,見圖四及圖五。對于QS-32~QS-48加熱器,不宜垂直安裝。 |
|
 |
|
(四)在以電動泵為循環動力的熱水采暖系統中,本加熱器安裝在水泵進水側的條件:
1、加熱器出口水溫必須低于水泵入口壓力下沸騰的水溫,即不能使水泵入口之水汽化;
2、必須低于水泵本身允許的工作溫度。 |
|
|
