SL型靜態混合器

加入時間:2014-2-18 15:33:27  點擊:

產品特性
    單元由交叉的橫條按一定規律構成單X形單元,技術特性為液-液、液-固相混合,不均勻度系數s X≤5%。
  常用規格
  標準的SK型靜態混合器其水力直徑是混合器直徑的1/4,規格的表示方法與SV型相同,即分隔前的數字表示水力直的數字表示公稱直徑。下面給出的是部分常用規格,表中所列參考流量是指普通粘度液體相混合時的流量,不適用于氣體。對氣體、高粘度液體和氣/液體系需要另經專門的設計計算。
  產品的壓力降計算

   產品壓力降計算是以水力直徑為基準,并考慮空隙率的摩擦系數的影響。


  SL型的雷諾數Reε和摩擦系數f的關系。

SL型
層流區
范圍
Reε<10
關系式
f=156/Reε
過渡流區
范圍
10<Reε<100
關系式
f=57.7Reε-0.568
湍流區
范圍
100<Reε<300
關系式
f=10.8Reε-0.205
完全湍流區
范圍
Reε>300
關系式
f=2.10
  空隙率ε的取值為:Dg≤200時,ε=0.825;Dg>200時,ε=1。
  產品型號
規格
Dg
dh
L
Q
SL-12.5/25
25
12.5
500
0.7-1.4
SL-16/32
32
16
500
1.4-2.9
SL-20/40
40
20
500
2.3-4.6
SL-25/50
50
25
500
3.5-7
SL-40/80
80
40
1000
9-18
SL-50/100
100
50
1000
14-28
SL-75/150
150
75
1000
32-64
SL-100/200
200
100
1000
56-110
SL-125/250
250
125
1000
88-176
SL-150/300
300
150
1000
127-255
SL-175/350
3850
175
1000
173-346
SL-200/400
400
200
1000
226-452
SL-250/500
500
250
1000
353-706
SL-300/600
600
300
1000
410-814

  典型應用
  污水處理   高聚合物混合   傳熱反應    熱交換器

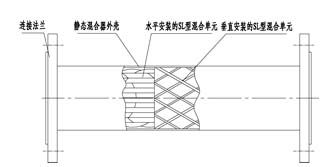

  標記示例
