一、用途 |
減溫減壓裝置是我公司吸收國內外先進技術基礎上改進設計的新一代產品。在國內大型電站,工業鍋爐以及熱電廠使用,能滿足多種變化工況的需要,獲得滿意經濟效益。廣泛應用于電站、輕紡、石化、造紙行業。 |
二、結構特點 |
1、采用減溫減壓閥,減溫減壓在同一閥體內完成,使整套裝置的長度大大縮短,減少了占地面積,降低工程投資。
2、減溫減壓閥用單座套筒結構減壓,增大了流量可調比,減少了閥門泄漏量,同時增大了減壓幅度,閥內設有節流孔罩,避免減壓水直接噴射在閥體上,延長了閥門的使用壽命。減溫減壓閥內設有可調傘形噴嘴,滿足了大幅度改變工況時的工作需要,霧化效果好。
3、溫度調節系統采用高壓差給水調節閥,既減小了閥門內的泄漏量,也省去了裝置中傳統結構中給水分配閥的回水支路,方便了裝置的布局。
4、同一口徑的高壓差給水調節有不同的流量系數CV值可供選擇,使溫度調節系統的調節靈敏度及精確度大大提高。
5、減溫減壓閥、給水調節閥配用直行程機構,去掉了傳統的杠桿鉸鏈機構,減少了中間環節的空行程,進一步提高了調節系統的靈敏度及精確度。
6、減溫減壓閥、給水調節閥可配用電動或氣動薄膜式執行機構,滿足特殊用戶的需要,具有充分利用能源的優點。
7、減溫減壓裝置配套我公司開發設計的專用熱控柜,可實現對裝置的自動控制或盤上手動遙控操作,使二次參數達到生產工藝要求。 |
三、主要性能指標 |
1、進口蒸汽壓力:P1≤3.82MPa,溫度:T1≤450℃
2、出口蒸汽流量Q和流量的特性:減溫減壓裝置出口流量Q的變化范圍為10%~100%,可實現理想調節。具有等百分比(EP)和線性(LN)等多種流量特性,能滿足不同工況的需要。
3、出口蒸汽壓力P2:出口蒸汽壓力P2的調節精度不低于1.0級。
4、出口蒸汽溫度T2:出口蒸汽溫度T2的調節精度不低于1.5級。
5、噪音:裝置正常運行時,在減溫減壓閥下游一米,同時距管壁一米處測其噪音,噪音應不大于80分貝。 |

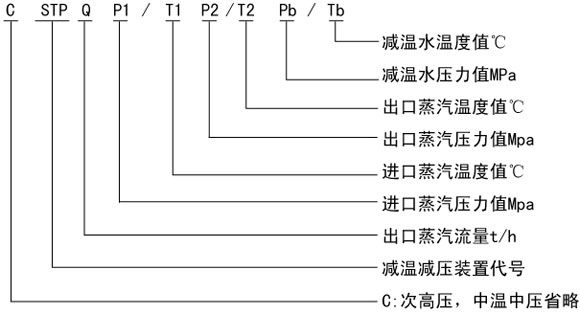

四、型號標注 |
|

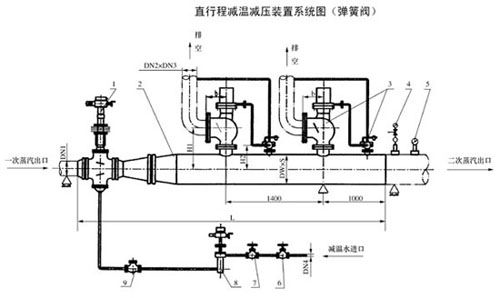

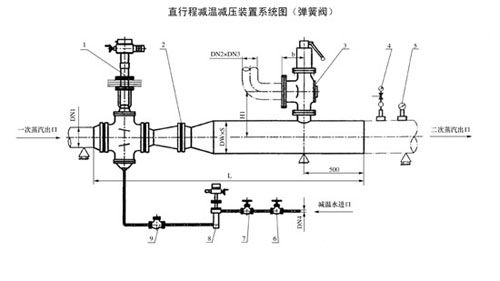

五、結構簡圖外形尺寸及連接尺寸 |
|
|
|
|

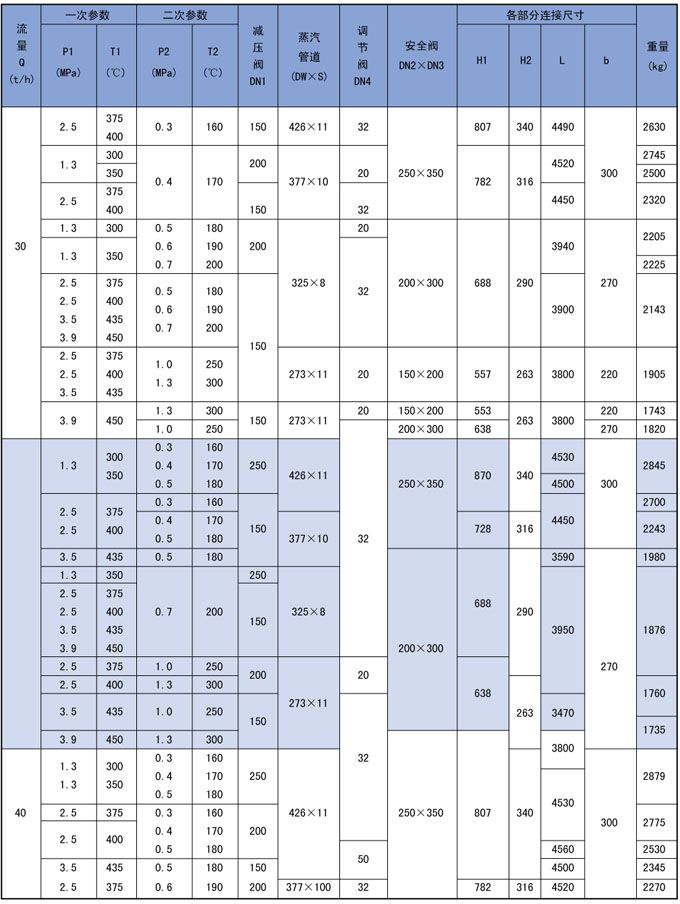

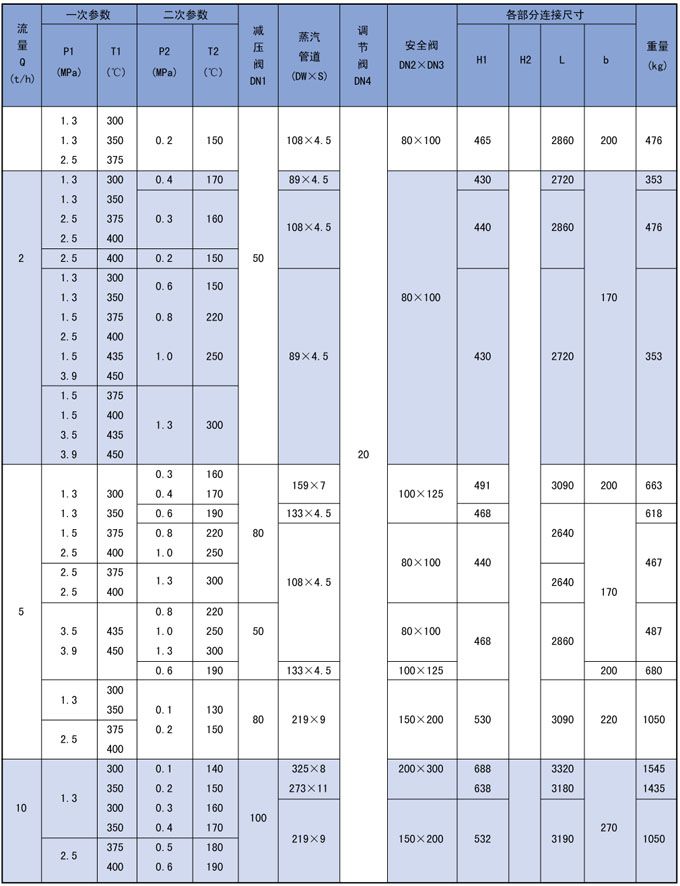

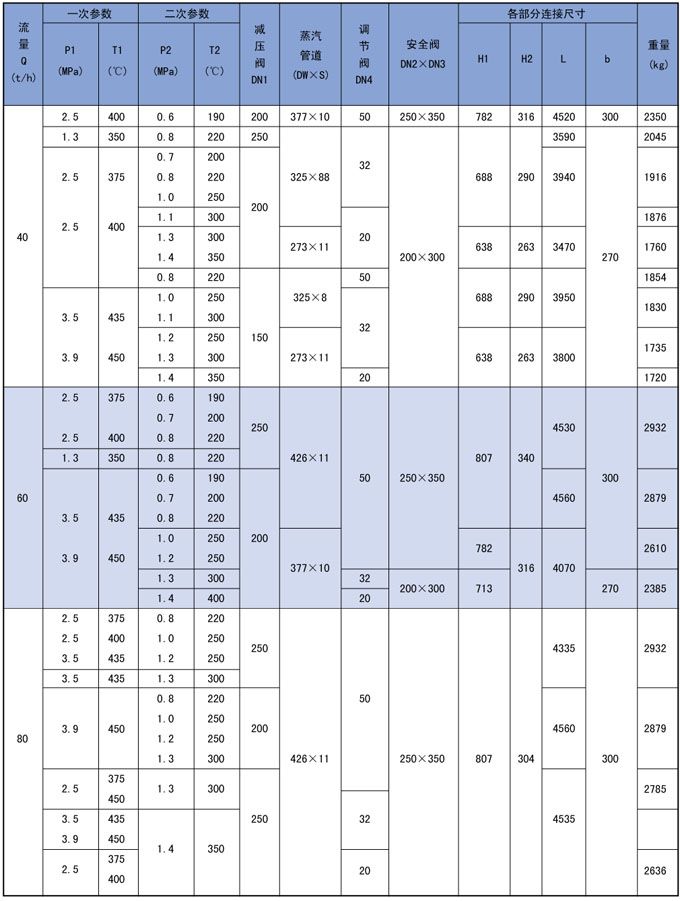

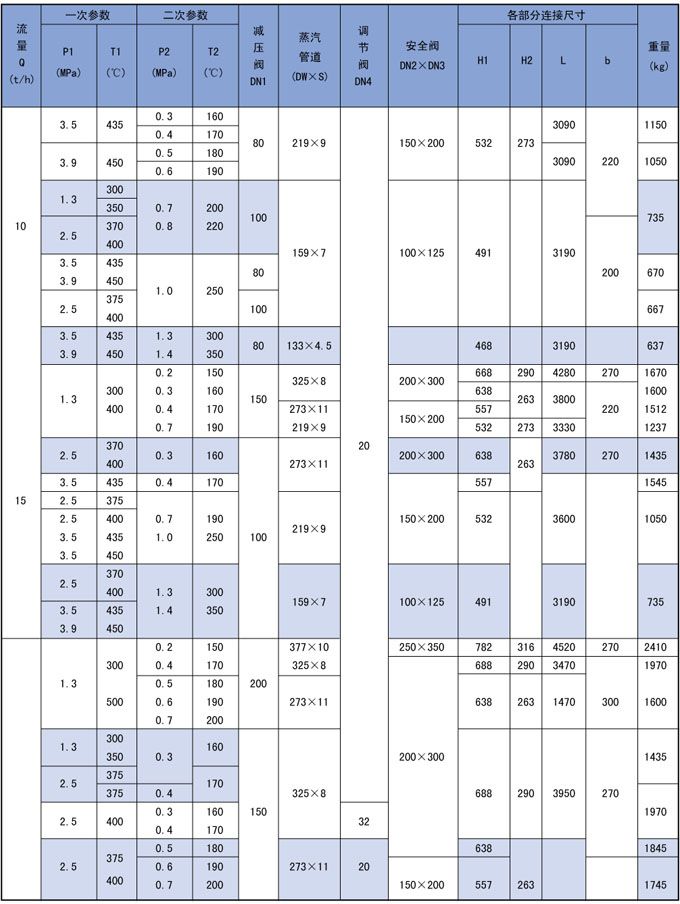

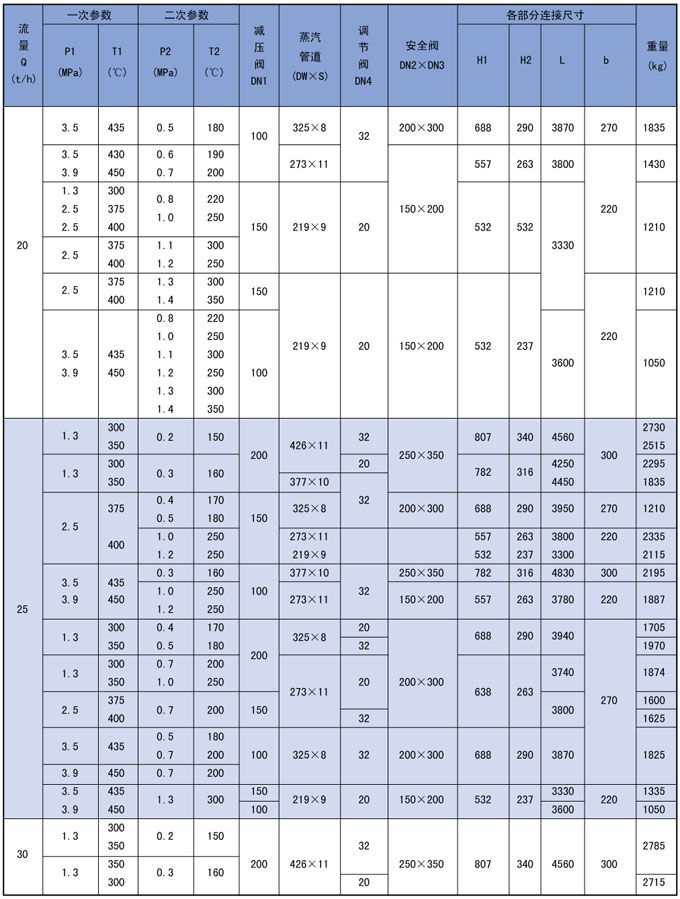

1、中溫中壓減溫減壓裝置系列表 |
|
|
|
|
|

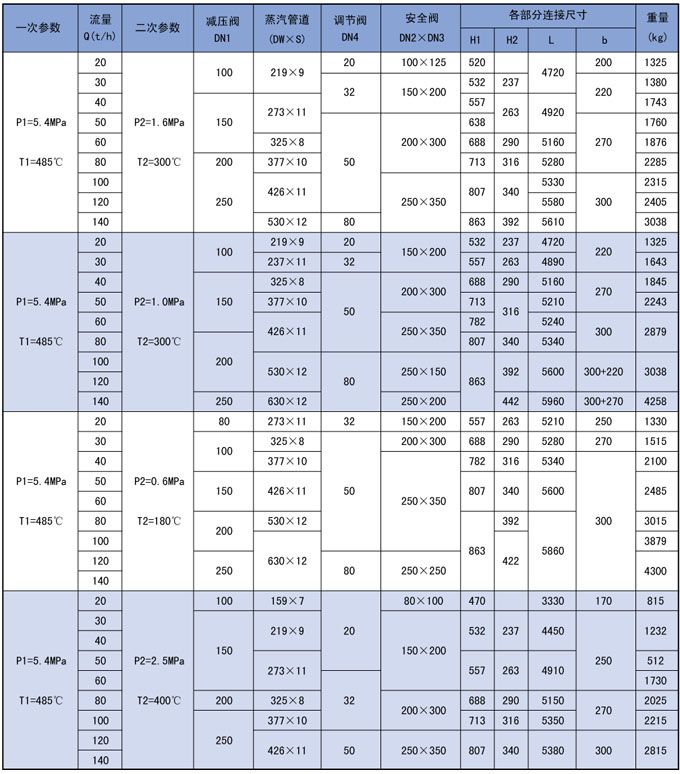

2、次高壓減溫減壓裝置系列表 |
|
|
|
|
|

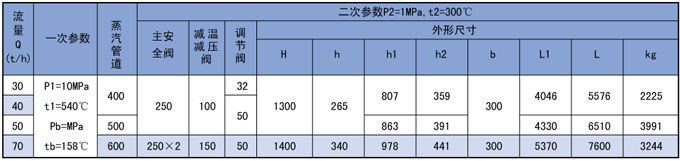

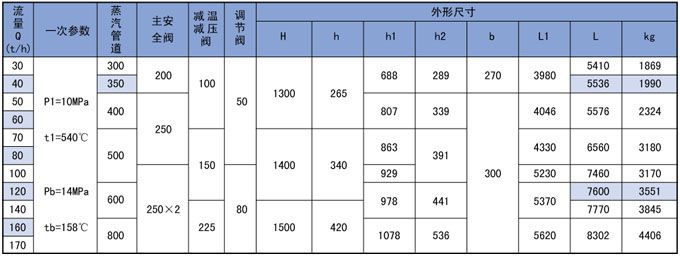

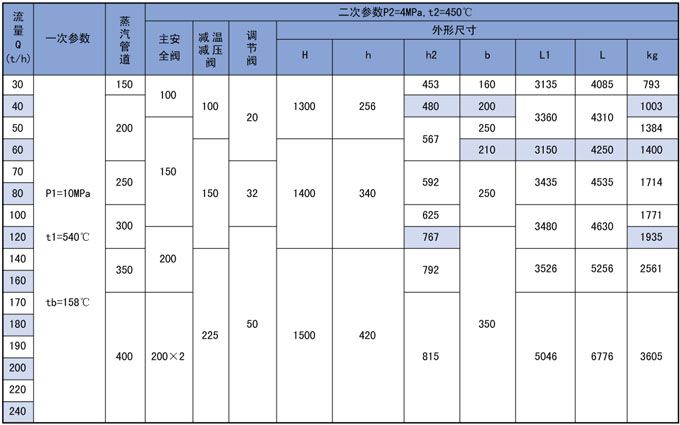

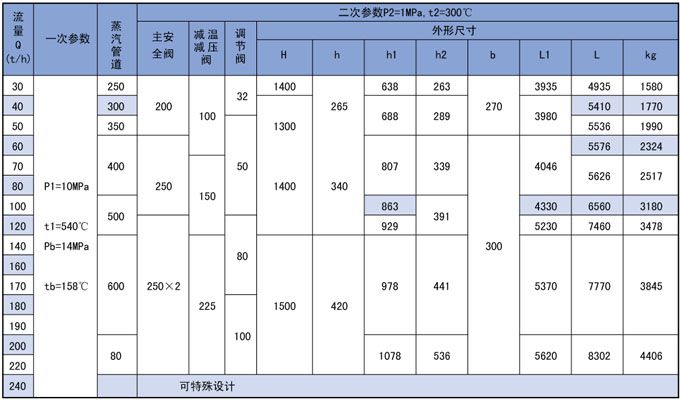

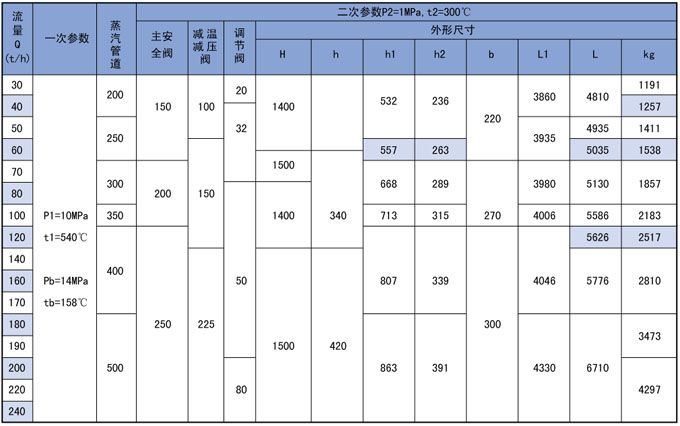

3、高溫高壓減溫減壓裝置系列表 |
|
|
|
|
|
|
★注:以上表中所列參數是常規參數,若有特殊參數與本廠技術處聯系。 |
六、供貨范圍 |
減溫減壓裝置的供貨范圍為系列圖中粗實線繪制部分。主要有:
1、減溫系統:減溫減壓閥、節流孔板等。
2、減溫系統:給水調節閥、節流閥、止回閥、截止閥等。
3、安全系統:安全閥等。
4、管路系統:蒸汽管道、過渡管、減溫水管等。
5、配套附件:壓力表雙金屬溫度計及其安裝附件,以上閥門的配對法蘭及標準件等。 |
七、訂貨須知 |
訂貨時請提供下列資料:
1、出口蒸汽流量Q
2、進口(一次)新蒸汽壓力P1、溫度T1;
3、出口(二次)蒸汽壓力P2、溫度T2;
4、減溫水壓力Pb、溫度Tb。
5、控制方式:是否配熱控柜。
6、注明執行機構是電動或是氣動薄膜式,是否用指定型號執行機構。 |
