HX浸沒式汽水混合加熱器同其它換熱相比的優點：
■ 靜音、無振動：HX加熱器采用內部漩流消聲結構，噪聲低于50dB，無振動。
■ 熱效率高：蒸汽直接通入水中，無冷凝水所帶走的熱量損失。
■ 投資省，HX加熱器價格遠低于換熱器，在熱水箱設置位置高時，可省卻熱水泵
■ 重復加熱：采用HX加熱器可反復加熱水箱內的水，無需放干箱內余水
■ 安裝維護簡便：HX加熱器外形尺寸小，重量輕，安裝維護簡便。 |
| |
| 概述 |
HX浸沒式汽水混合加熱器是一種新型、有效的汽水加熱器，它將蒸汽直接導入水中，迅速高效地加熱水。由于采用全新的消聲結構，噪聲降低至50dB以下,解決了傳統加熱方式的費用高、噪聲大、工作不穩定的難題。并且可以與溫度控制、水位控制聯動，成為全自動運行的熱水制備系統。
HX消音加熱器加熱器非常適用于水箱熱水加熱、污水加熱，成本低，穩定可靠。 |
| |

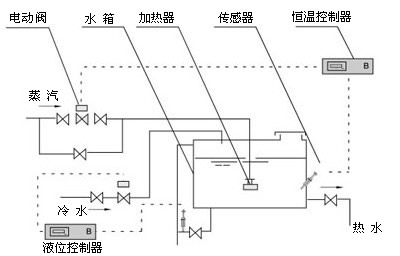

| 系統圖： |
|
|
|
|
| 結構 |

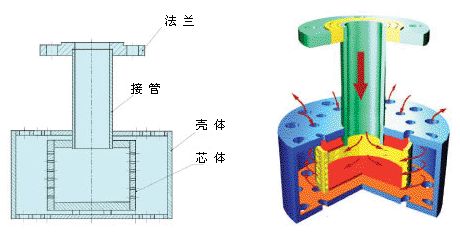

| HX浸沒式汽水混合加熱器結構形式如圖，采用全不銹鋼結構。內芯壁上斜孔為偏心、向上頃斜形式，蒸汽從斜孔中噴出，推動水在殼體內盤旋上升旋轉。一方面蒸汽汽水混合效果大大提高，另一方面，旋轉水流可更好地吸收蒸汽動能，消除噪聲；同時，被加熱的水不斷從殼體表面引出，帶動加熱器周?chē)乃鲃?dòng)，加熱水箱中的水。 |
|
|
| 技術參數 |
|
項 目
|
HX—25
|
HX—32
|
HX—40
|
HX—50
|
HX—65
|
|
蒸汽耗量kg/h
|
熱水 產量kg/h
|
蒸汽耗量kg/h
|
熱水 產量kg/h
|
蒸汽耗量kg/h
|
熱水 產量kg/h
|
蒸汽耗量kg/h
|
熱水 產量kg/h
|
蒸汽耗量kg/h
|
熱水 產量kg/h
|
|
蒸汽壓力MPa
|
0.1
|
152
|
1766
|
245
|
2846
|
368
|
4275
|
484
|
5623
|
563
|
6541
|
|
0.2
|
210
|
2460
|
318
|
3724
|
452
|
5294
|
576
|
6746
|
672
|
7876
|
|
0.3
|
263
|
3099
|
380
|
4478
|
527
|
6210
|
659
|
7766
|
769
|
9062
|
|
0.4
|
304
|
3594
|
431
|
5095
|
589
|
6963
|
730
|
8630
|
861
|
10179
|
|
| |
| 外形尺寸 |
|
型號
|
HX-25
|
HX-32
|
HX-40
|
HX-50
|
HX-65
|
|
|
外
形
參
數
mm
|
A
|
220
|
220
|
220
|
220
|
240
|
|
B
|
98
|
98
|
110
|
110
|
120
|
|
D
|
192
|
217
|
217
|
273
|
273
|
|
c
|
100
|
120
|
130
|
140
|
160
|
|
| |
| 設計 |
HX加熱器有一定的蒸汽耗量指標,設計時根據實際所需要的蒸汽耗量,選取用一臺或多臺加熱器。
由于加熱器帶動周?chē)哪芰τ幸欢ㄏ薅?，一般情況下，可考慮8立方左右設一臺加熱器，以使水箱中的水能均勻被加熱。 |
|
|
| 安裝與使用 |
HX加熱器為法蘭接口，安裝簡單
1、加熱器應安裝在水箱中間位置，多臺并聯使用時，應均勻布置；
2、加熱器底部距水箱底部400mm以?xún)龋?br />
3、引入水箱中的蒸汽管應首先固定，不應有松動現象；
4、蒸汽管道上須就近安裝止回閥，防止發生水流倒流事故；
5、蒸汽管道上還應裝過濾器及相關閥門；
6、視水質情況對加熱器進行清洗。 |
| |
|
