| 一、產品概述 |
普通列管式換熱器因其結構簡單，造價低廉，通用性強等得到了極為廣泛的應用。但對高粘度物料進行換熱操作，換熱效率則顯著降低，且由于管內存在較大的斷面溫度分布不均勻性，因而也會(huì )產生其他質量劣化問題。
針對這一難題，本公司長期跟蹤相關動向，并與有關科研所合作攻關，成功開發出J H F型高效換熱器。本系列換熱器換熱管采用靜態混合元件，其總傳熱系數比普通換熱器提高3-6倍。靜態混合元件在傳熱方面的卓越表現已得到業內人士的一致認同。JHF型高效換熱器的開發成功，再一次以實踐證明了傳熱與傳質的相似性理論。 |
| 二、性能特點 |
JHF型高效換熱器除具有一般列管式換熱器的優點外，還具有以下特點：
● 傳熱效率普遍提高，尤其是對高粘度物料。
● 管內物料不存在斷面溫度分布不均勻性。
● 管程具有一定的自潔作用。
● 為達到相同換熱效果，可降低傳熱溫差而降低熵損，提高熱能利用率。
● 為達到相同換熱效果，可減少傳熱面積，減少裝置占地面積。 |
| 三、適用范圍 |
| J H F型高效換熱器特別適用于對高粘度物料的換熱操作，其粘度范圍為50-500000cp。廣泛應用于石油化工、食品工業和合成纖維方面。如PBT、PET 工聚丙烯晴、聚對苯二甲酸乙二酯等（詳細設計、選型請與本公司聯系）。 |

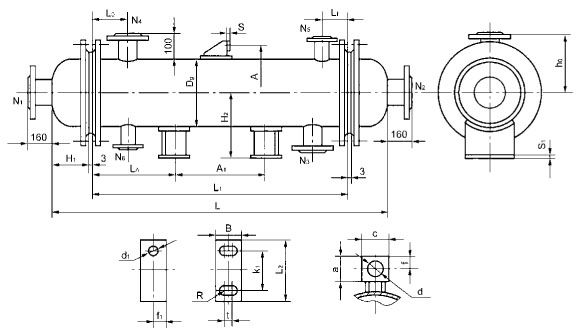

| 四、結構形式 |
|
|

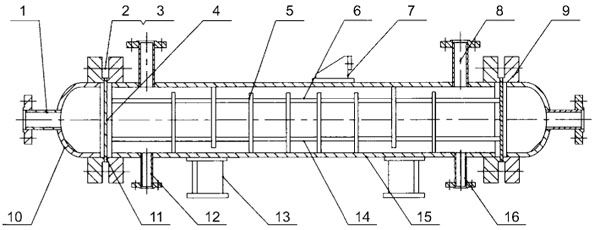

1、管箱 2、螺栓 3、螺母 4、管板 5、折流板 6、換熱管 7、耳架 8、排氣口
9、設備法蘭 10、封頭 11、墊片 12、排液口 13、支座 14、拉桿 15、筒體 16 殼程接管 |
注：1、本系列為固定管板式。
2、換熱管采用正三角形排列，按標準規定選用。
3、折流板為弓形圓缺形，缺口位置上下型和左右型均可。
4、殼程進口未設防沖板，如需要可在訂貨時提出。
5、安裝方式分立式和臥式。
6、管子與管板采用焊接。
7、本系列中設備法蘭均為凹凸面法蘭，接管法蘭根據工藝計算選用或用戶指定。 |

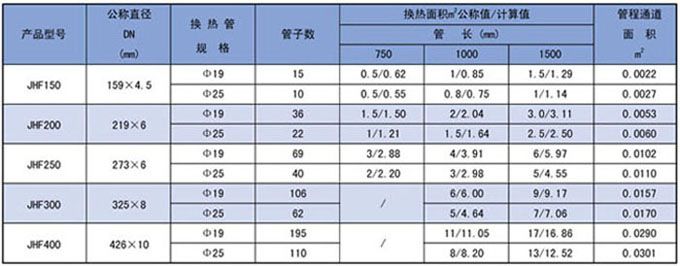

| 五、技術參數 |
|
|
★注： 1、壓力：0.6、1.0、1.6、2.5MPa四種（真空可按0.6MPa選用）
2、溫度：按材料許用溫度選用，本系列設計溫度為200℃，可按相關規定升溫降壓使用。
3、材料：主要有16MnR、1Cr18Ni9Ti、Q235-A、0Cr17Ni12Mo2Ti。 |

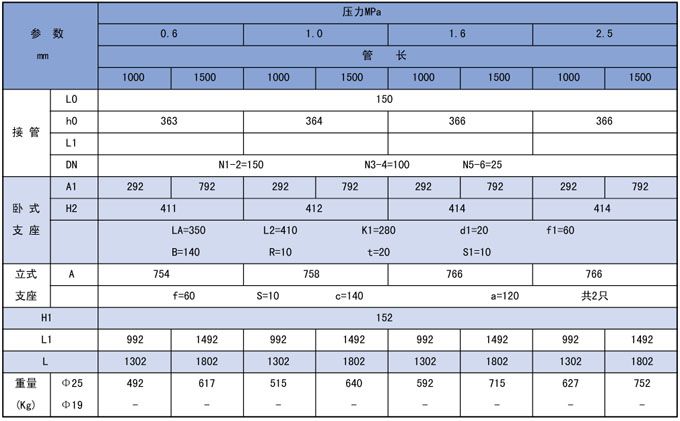

| 六、安裝尺寸 |
|
|

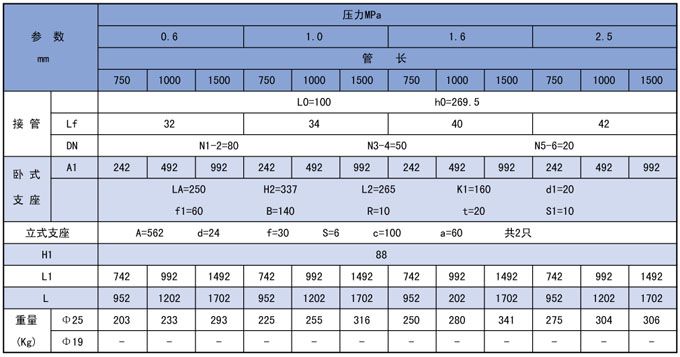

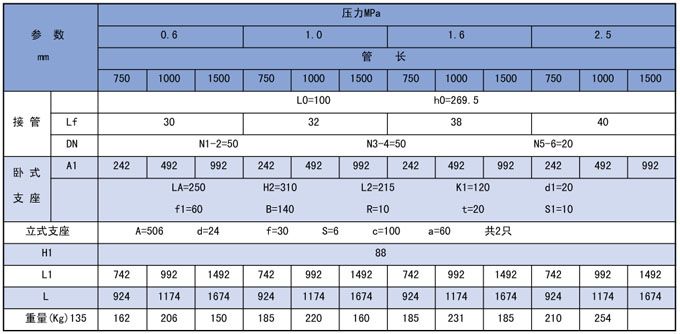

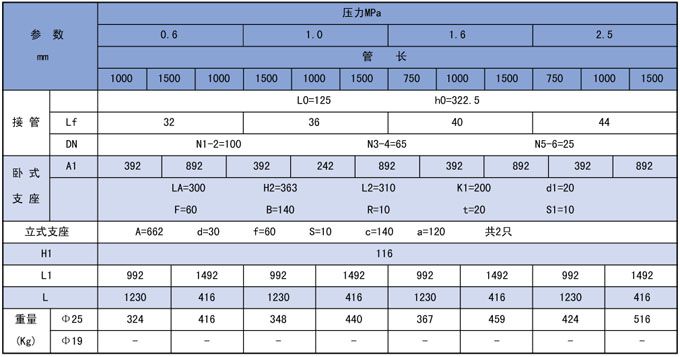

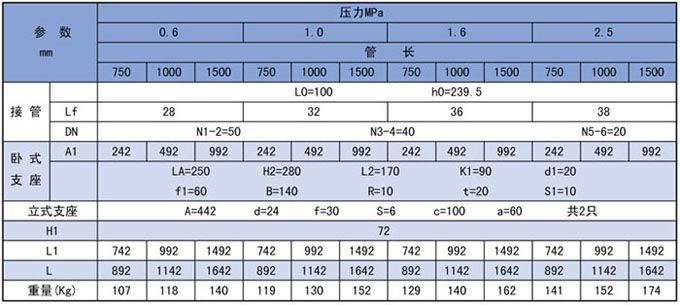

| JHF150型 |
|
|
| JHF200型 |
|
|
| JHF250型 |
|
|
| JHF300型 |
|
|
| JHF400型 |
|
|

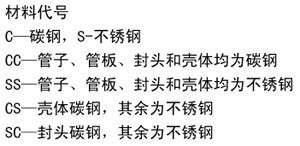

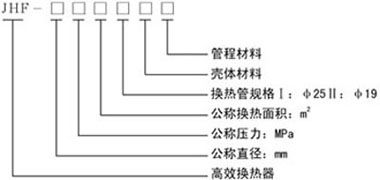

| 七、型號標注說明 |
 |
 |
| 八、標記示例 |
| 如公稱直徑為400，公稱壓力為1.0M P a，換熱面積為9m2，換熱管規格為φ19，材質：殼體為碳鋼，其余為不銹鋼的高效換熱器，其型號表示為：JHF400-1.0-9II-CS |
| 九、應用舉例 |
某廠P B T生產工藝中第一預縮聚換熱器原用光管式換熱器規格為21m2。采用高效換熱器后，換熱面積僅為3.6m2，節能增效明顯。其物料參數如下：
1、管程：PBT預聚物比重1.1t/m3，粘度1400cp，比熱0.65kcal/kg℃，導熱系數0.106kcal/m.h.℃，流量15100kg/h，壓力0.7MPa，結垢系數0.0002m2.h ℃/KJ，溫度從240℃至242.5℃。
2、殼程：YD300導熱油密度840kg/m3, 比熱0.63kcal/kg℃,導熱系數0.091kcal/m.h. ℃,粘度0.48cst , 溫度從270℃降至267℃。 |
|

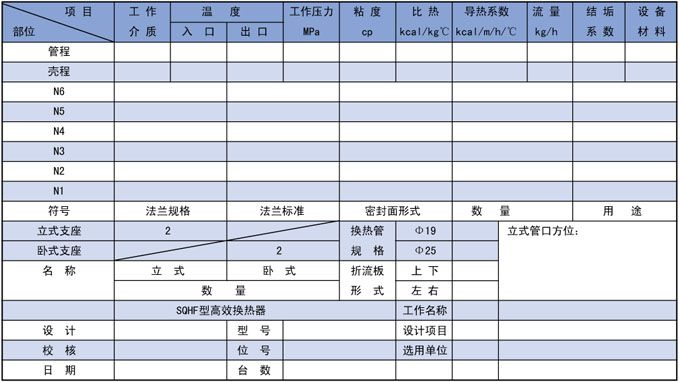

JHF型高效換熱器技術參數提交單
|
|
|
★注：1、根據實際需要填寫或選擇表項。
2、所有接管法蘭均配對供應。
3、特殊要求可另附圖表及文字說明。
4、除本系列外，本公司還可為客戶設計、制造串聯套管式高效換熱器，效果十分理想。 |
