簡介
SZS型蒸汽噴射加熱器（Steam Jet Heater）使用蒸汽來加熱水或其它液體。是水（特別是有腐蝕的液體、污泥水、地下水和未經處理的水）或其它液體的有效蒸汽加熱設備。SZS型蒸汽噴射加熱器是騰瑞石化設備應國內客戶要求，作為進口替代產品開發設計制造的。已經在多個領域成功運行。
原理
蒸汽經高速?lài)娚?，帶?dòng)液體向前流動并與之混合，實現加熱目的。加熱器引起的循環則確保了充分的混合。根據需要本設備可引入“空氣”或 “惰性氣體”使加熱更加迅速，噪聲更小。
|
圖1 安裝在水箱中的加熱器的混合示意圖
|
| 特點 |
A：特別適合于帶有腐蝕性和磨損性的溶液和淤漿等流體的蒸汽加熱。
B：適合蒸汽量大的場合和有腐蝕的場所。
C：無振動、無噪聲，幾乎能百分百地利用蒸汽熱能，因而節能。
D：難堵塞、混合均勻、加熱迅速、熱效率高。
E：在水池中選用此型號加熱器較其它任何加熱器更節約、更節省。 |
| 應用 |
（1）化學液體等有腐蝕或含有有害物質的蒸汽加熱。
（2）污水、地下水、未經處理的水或有一定濃度的液體的蒸汽加熱。
（3）水池（或水槽、水罐）中的水或其它液體的蒸汽加熱（蒸汽量大的場合）。
例如：化工廠、（氧化）鋁廠、電廠、熱電廠、污水廠、地下水供熱、制藥、化肥、紡織化纖等行業。 |
| |
 |
| 安裝 |
| 一般安裝在水池或水槽底部，也有管道安裝的型號供選擇。 |
 |
| 設計、訂貨須知 |
A：設計訂貨時，須向騰瑞石化設備提供以下技術參數，以便設計選擇合理的加熱器。
B：騰瑞石化設備可代您設計選型。
C：應提供的技術參數
（1）蒸汽壓力（表壓）和溫度。
（2）加熱液體（例如水）流量、起始溫度和最終溫度、加熱時間。
（3）加熱液體濃度、粘性、有無腐蝕成分，即應用場合。
（4）水池或水槽中使用還是管道連接，安裝在水池中，應提供水池尺寸。
（5）是否有特別要求，即需引入“空氣”或者“惰性氣體”。
（6）材質等其它要求。 |
| |
| 技術參數表（表1、表2、表3） |

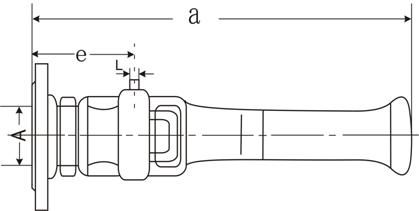

| A：SZS-B型蒸汽噴射加熱器（法蘭連接式）技術參數表（表1） |
|
型號
|
SZS-1B
|
SZS-2B
|
SZS-3B
|
SZS-4B
|
SZS-5B
|
SZS-6B
|
SZS-7B
|
|
尺寸
|
A
|
DN20
|
DN25
|
DN40
|
DN40
|
DN50
|
DN80
|
DN100
|
|
L
|
R 1/8″
|
R 1/8″
|
R 1/4″
|
R 1/4″
|
R 1/4″
|
R 3/8″
|
R 3/8″
|
|
|
說明：此型號安裝在水池或水槽中，A為進汽口，進汽口采用法蘭連接方式，連接處尺寸“L”為“空氣”或“惰性氣體”接口尺寸。
|
(水箱中常選用SZS-B型作為蒸汽加熱用) |
| |

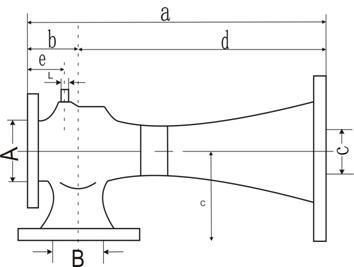

| B：SZS-C型蒸汽噴射加熱器（全部法蘭連接式）技術參數表（表2） |
|
型號
|
SZS-1C
|
SZS-2C
|
SZS-3C
|
SZS-4C
|
SZS-5C
|
SZS-6C
|
SZS-7C
|
|
尺寸
|
A
|
DN20
|
DN25
|
DN40
|
DN40
|
DN50
|
DN80
|
DN100
|
|
B
|
DN25
|
DN40
|
DN40
|
DN50
|
DN80
|
DN100
|
DN100
|
|
C
|
DN40
|
DN40
|
DN50
|
DN80
|
DN80
|
DN100
|
DN150
|
|
L
|
R 1/8″
|
R 1/8″
|
R 1/4″
|
R 1/4″
|
R 1/4″
|
R 3/8″
|
R 3/8″
|
|
|
說明：
此型號可安裝在管道中，也可安裝在水池中，其中Ａ為進汽口，Ｂ、Ｃ為進、出水口，“L”為引入“空氣”或“惰性氣體”接口。
|
 |
| |

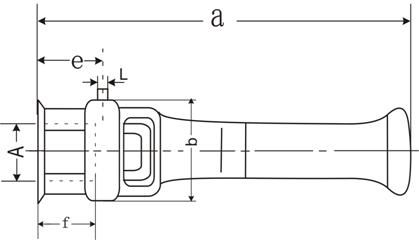

| C：SZS-A型蒸汽噴射加熱器（螺紋連接式）技術參數表（表3） |
| |
|
型號
|
SZS-1A
|
SZS-2A
|
SZS-3A
|
SZS-4A
|
SZS-5A
|
SZS-6A
|
SZS-7A
|
|
尺寸
|
A
|
R 3/4″
|
R 1″
|
R 3/2″
|
R 3/2″
|
R 2″
|
R 3″
|
R4″
|
|
L
|
R 1/8″
|
R 1/8″
|
R 1/4″
|
R 1/4″
|
R 1/4″
|
R 3/8″
|
R 3/8″
|
|
|
說明：此型號安裝在水池或水槽中，A為進汽口，“L”為引入“空氣”或“惰性氣體”接口。
|
|
 |
